Das Tiefziehen von Verpackungen ist eines der wichtigsten Formverfahren in der Lebensmittelverpackungsindustrie und sein technologisches Niveau bestimmt direkt die Leistungsgrenze von Verpackungsmaschinen. In diesem Abschnitt wird eine eingehende Analyse aus drei Dimensionen bereitgestellt: Prozessprinzipien, Schlüsselparameter und Materialwissenschaft, um ein besseres Verständnis der Thermoformverpackung zu ermöglichen.
Thermoformen ist ein Prozess, bei dem eine thermoplastische Folie auf eine Erweichungstemperatur erhitzt und dann durch äußere Krafteinwirkung (Vakuum, Luftdruck oder mechanische Kraft) so geformt wird, dass sie sich der Oberfläche einer Form anpasst. Gemäß der Definition in „Food and Beverage Packaging Technology“ (Wiley, 2011) ist der Thermoformprozess im Wesentlichen ein dreidimensionaler Verformungsprozess eines Polymers in einem viskoelastischen Zustand.
Die Essenz des Prozesses: Beim Thermoformen von Verpackungen werden zweidimensionale Folien in dreidimensionale Behälter umgewandelt, wobei das thermomechanische Kopplungsverhalten von Polymeren zum Einsatz kommt. Für eine erfolgreiche Thermoformung ist eine präzise Steuerung des Temperaturfelds in der Nähe des Erweichungspunkts des Materials erforderlich, um eine ausreichende Duktilität bei gleichzeitiger Beibehaltung der erforderlichen strukturellen Festigkeit sicherzustellen und Perforationen oder Durchbiegungen durch Überhitzung zu vermeiden.

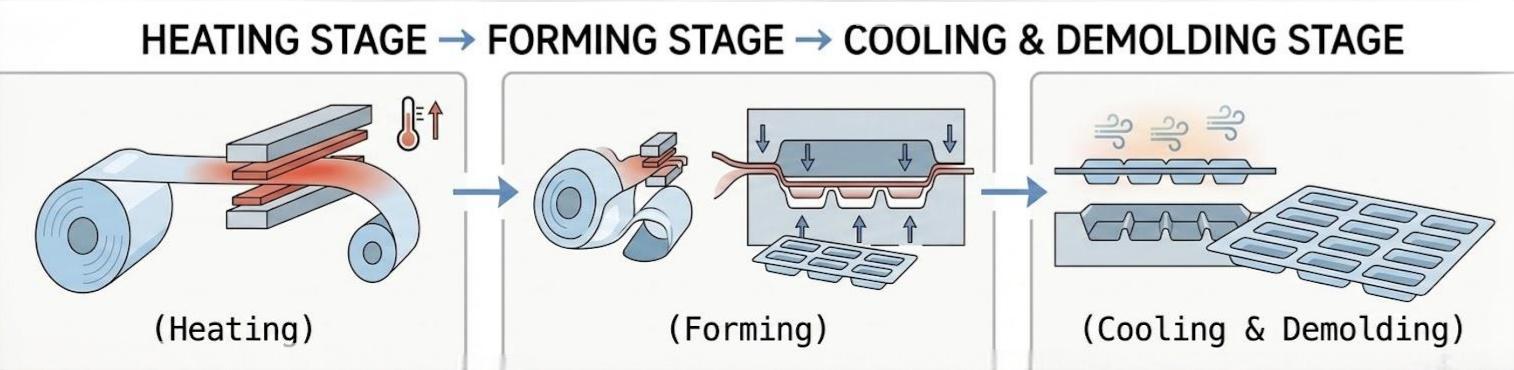

Die drei Phasen des Thermoformens von Verpackungen: Erhitzen → Formen → Abkühlen und Entformen
Stufen | Prozessbeschreibung | Wichtige Kontrollpunkte | Typische Parameter |
Heizung | Die Folie wird über ihre Glasübergangstemperatur (Tg) erhitzt, um in einen hochelastischen oder viskosen Fließzustand zu gelangen. | Temperaturgleichmäßigkeit Aufheizzeit Energiedichteverteilung | PP: 150–170 ℃ PS: 130–150 ℃ PET: 140-160℃ PE:115-135℃ |
Bildung | Die Folie wird durch Vakuum/pneumatischen Druck/mechanische Kraft erweicht und mit der Formoberfläche verbunden. | Formdruck Grad der Vorstreckung Die Temperatur | Vakuum: -0,8 bis 0,95 bar Druck: 2–6 bar Formtemperatur: 20–60 °C |
Abkühlen und Entformen | Das Blech wird unter seine Tg abgekühlt, um sich zu verfestigen und seine Form festzulegen, und dann aus der Form genommen. | Abkühlrate Entformungstemperatur Entformungskraft | Abkühlrate: 05-3S Entformungstemperatur: 50–80 °C |
Abhängig von der Quelle der Umformkraft kann das Thermoformen in die folgenden Hauptverfahren unterteilt werden:
Umformmethode | Prinzip | Formgebende Kraft | Anwendbare Szenarien | Vor- und Nachteile |
Vakuumformen | Zwischen der Form und dem Blech wird Luft entfernt, und die Formung erfolgt mithilfe des atmosphärischen Druckunterschieds. | ~1 bar | Flache Zeichnung, einfache Formen | Einfache Ausstattung: ungleichmäßige Wandstärke beim Tiefziehen |
Druckformend | Überdruckluft drückt das Blech von oben, damit es in die Form passt. | 2~6 bar | Mitteltiefe Zeichnung, feine Züge | Hohe Umformgenauigkeit: höhere Ausrüstungskosten |
Plug-Assist | Das Blech wird durch einen mechanischen Stopfen vorgestreckt und anschließend wird eine Vakuum-/Pneumatikformung angewendet. | Mechanisch+Vakuum, Druck | Tiefziehen (Tiefen-zu-Breiten-Verhältnis > 0,5) | Kontrollierbare Wandstärkenverteilung: hohe Prozesskomplexität |
Passende Form | Ober- und Unterform schließen sich und mechanischer Druck formt direkt die Form. | Mechanische Hochdruckkraft | Hohe Präzision, komplexe Formen | Höchste Präzision: hohe Formkosten |
Die Gleichmäßigkeit der Wandstärke ist der wichtigste Qualitätsindikator beim Thermoformen. Laut einer in der Fachzeitschrift *Polymer Engineering & Science* veröffentlichten Studie kann die Wandstärke an den unteren Ecken von tiefgezogenen Behältern (wie Joghurtbechern und Fleischschalen) 50–70 % dünner sein als die Originalfolie, was eine Hauptursache für Verpackungsfehler (Beschädigung, verminderte Barriereeigenschaften) ist.
【Kernherausforderung】Beim Thermoformen variiert das Ausmaß der Verformung an verschiedenen Stellen stark, wenn das Material von einer zweidimensionalen Folie zu einem dreidimensionalen Behälter gedehnt wird. Die unteren Ecken der Schale erfahren die stärkste biaxiale Dehnung, wobei die Wandstärke auf 30–50 % der ursprünglichen Dicke reduziert wird. Unterdessen weisen die Flanschkanten nahezu keine Verformung auf und behalten ihre ursprüngliche Dicke bei.
Faktorkategorie | Spezifische Parameter | Einfluss auf die Wanddickenverteilung | Optimierungsrichtung |
Temperaturfaktor | Materialerwärmungstemperatur | Höhere Temperaturen führen zu einer besseren Fließfähigkeit des Materials, eine Überhitzung kann jedoch zu Durchhängen und Perforation führen. | Kontrollieren Sie die Temperatur genau auf 15–30 °C über Tg. |
Temperaturgleichmäßigkeit | Lokale Überhitzungsbereiche verformen sich zunächst und führen zu ungleichmäßigen Wandstärken. | Mehrzonen-Temperaturregelung, Zonenheizung | |
Schimmelfaktoren | Formtemperatur | Das Formen bei niedriger Temperatur ermöglicht eine schnelle Verfestigung des Kontaktbereichs und schränkt den Materialfluss ein. | Eine Formtemperatur von 60–100 °C verzögert die Aushärtung |
Schimmel | Je größer das Verhältnis von Tiefe zu Breite ist, desto dünner ist die Dicke der Bodenwand. | Optimieren Sie das kreisförmige U-förmige Design (R≥3mm) | |
Eindämmungsfaktoren | Kerzentemperatur | Kaltverschließbares (25 °C) Klemmmaterial führt zu einem dicken Boden und dünnen Seitenwänden; Hot-Plug (100°C+) ermöglicht Gleiten. | Wählen Sie basierend auf der Produktform die geeignete Siegeltemperaturstrategie aus. |
Steckerform | Flachbodenstopfen halten das Material am Boden zurück; Rundbodenstopfen fördern den Materialfluss zu den Seitenwänden. | Passende Produkte zur individuellen Steckerform | |
Künstlerische Faktoren | Plug-Geschwindigkeit/Vakuumverzögerung | Die Geschwindigkeit beträgt 0,15 – 0,27 m/s und die Vakuumverzögerung beträgt 0 – 0,3 Sekunden, was sich auf die Vorverteilung des Materials auswirkt. | Optimieren Sie die Prozesszeit |
Problembereich: Ecke
Ursprüngliche Dicke 300 μm – nach dem Formen darf sie nur noch 90–120 μm betragen (Verdünnung um 60–70 %).
Problem | Grund | Traditionelle Lösungen | Fortschrittliche Lösung (Matrixheizung) |
Die untere Ecke ist zu dünn. | Die maximale biaxiale Zugzone | Erhöhen Sie die Dicke des ursprünglichen Substrats (Kosten ↑) | Senken Sie die Heiztemperatur im unteren Bereich, um den Durchfluss zu verringern. |
Der Boden ist zu dick. | Der Kaltstopfen wird festgeklemmt und verhindert so ein Fließen des Materials. | Verwenden Sie Wärmestopfen oder Schmierstopfen | Erhöhen Sie die Heiztemperatur unten in der Mitte, um den Durchfluss zu fördern. |
Seitenwand nicht alle | Durch hohes Gewicht erschlaffen Körperteile. | Aufheizzeit verkürzen | Zonenweise Temperaturregelung zur Kompensation des Schwerkrafteffekts |
Beim herkömmlichen Thermoformen wird das gesamte Material mit einer gleichmäßigen Temperatur erhitzt, was die Hauptursache für ungleichmäßige Wandstärken ist. Die von der deutschen Firma Watttron entwickelte cera2heat-Matrix-Heiztechnologie nutzt 5×5 mm große unabhängige, steuerbare Heizpixel, um unterschiedliche Temperaturen für verschiedene Bereiche einzustellen und so das Problem der ungleichmäßigen Wandstärkenverteilung grundlegend zu lösen.
Tiefziehfolien sind ein Schlüsselfaktor für die Verpackungsleistung. Moderne Lebensmittelverpackungen verwenden üblicherweise mehrschichtige Coextrusionsstrukturen, um die optimale Kombination aus mechanischen Eigenschaften, Barriereeigenschaften und Heißsiegeleigenschaften zu erreichen.
Schicht | Material | Funktion | Typischer Dickenprozentsatz |
Äußere Schicht | PA (Nylon) | Durchstoßfest, abriebfest, gute Thermoformbarkeit | 15-20 % |
Klebeschicht | Krawatte (modifiziertes Polyolefin) | Verbindet unterschiedliche Materialien | 5 % |
Barriereschicht | EVOH | Sauerstoffbarriere (Kernfunktionsschicht) | 5-10 % |
Klebeschicht | Binden | Verbindet unterschiedliche Materialien | 5 % |
Innere Schicht | PE/PP | Heißsiegelung, Lebensmittelkontaktsicherheit | 55-70 % |
【Wichtige Erkenntnis】 Durch Thermoformen wird die Sauerstoffdurchlässigkeit (OTR) dünner Filme deutlich erhöht. Laut einer Studie von Buntinx et al. aus dem Jahr 2014. Wie in der Fachzeitschrift *Polymers* veröffentlicht wurde, betrug die OTR von Mehrschichtfolien mit EVOH-Barriereschichten vor dem Thermoformen 0,48–1,7 cm³/m²·Tag·atm. Nach dem Thermoformen kann sich die OTR aufgrund der verringerten Wandstärke jedoch um das Zwei- bis Dreifache erhöhen. Die Wandstärke der Barriereschicht ist der entscheidende Faktor für die Barriereleistung.
Membranstruktur | Originalstärke | OTR (vor dem Formen) | OTR (Tiefziehzone nach dem Formen) | Faktor ändern |
PA/PE | 166–293 μm | 21-26 cc/m²·Tag·atm | 40-60 cc/m²·Tag·atm | ~2× |
PA/EVOH/PE | 150–250 μm | 0,48–1,7 cm³/m²·Tag·atm | 1,0–3,5 cm³/m²·Tag·atm | ~2× |
PE/EVOH/PE | 180–220 μm | 0,5–1,5 cm³/m²·Tag·atm | 1,2–3,0 cm³/m²·Tag·atm | ~2× |
Die Barriereeigenschaften thermogeformter Behälter werden durch den dünnsten Teil (normalerweise den Boden) bestimmt. Das Design muss sicherstellen, dass die Dicke der EVOH-Schicht nach dem Formen noch den Haltbarkeitsanforderungen des Produkts entspricht.
Dies kann erreicht werden durch:
(1) Erhöhen der anfänglichen Filmdicke;
(2) Optimierung der Formparameter, um übermäßiges Dehnen zu reduzieren;
(3) Verwendung der Matrixheiztechnologie zur Verbesserung der Wanddickenverteilung.
